1. Por que a Acústica de Estúdio Era Inacessível?

Por décadas, a acústica de estúdio permaneceu como um campo tecnicamente avançado, porém economicamente excludente. As licenças de softwares especializados como EASE, Odeon e CATT-Acoustic custam entre US$ 3.000 e US$ 15.000. Consequentemente, esse valor representa uma barreira significativa para estudantes, pequenos consultores e estúdios independentes que buscam soluções profissionais.

Como resultado, o conhecimento acústico avançado fica concentrado em grandes empresas com orçamentos robustos. Profissionais competentes, mas com recursos limitados, frequentemente recorrem a métodos empíricos ou soluções genéricas que não atendem às necessidades específicas de cada projeto de acústica de estúdio.

Nos últimos anos, porém, um conjunto de ferramentas open-source para acústica amadureceu consideravelmente. Hoje é possível realizar medições de resposta de frequência, simular modos acústicos, calcular parâmetros de reverberação, otimizar tratamentos e até gerar arquivos para fabricação CNC — tudo sem investir em licenças.

Como engenheiros acústicos certificados com diversos projetos concluídos, examinamos esse ecossistema de ferramentas gratuitas aplicadas ao tratamento acústico de estúdios, apresentando as principais opções disponíveis, suas aplicações práticas e limitações. Como exemplo, analisamos o caso do Estúdio CARARO, onde ferramentas abertas foram aplicadas com sucesso em um projeto profissional.



2. Principais Ferramentas Open-Source para Acústica de Estúdio

Atualmente, você pode realizar todo o processo de projeto de tratamento acústico profissional usando ferramentas gratuitas que cobrem desde medições até fabricação de painéis acústicos. Descubra quais ferramentas gratuitas você precisa para cada etapa do seu projeto de acústica:



Categoria	Ferramenta	Função Principal
Medição	REW	Resposta de frequência, RT60, análise modal
Análise Modal	AMroc	Cálculo teórico de modos, visualização 3D
	FEMDER	Simulação FEM de geometrias complexas
Simulação Geométrica	I-Simpa	Traçado de raios, RT60, mapas de SPL
Modelagem de Absorvedores	MAD™	Previsão de absorção de painéis multicamada (método TMM)
Projeto e Fabricação	MAD™	Otimização de bass traps, geração de DXF



2.1. REW (Room EQ Wizard): Software gratuito essencial para medição

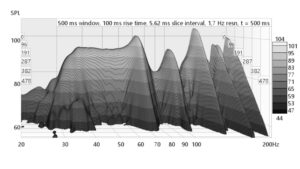

O REW (Room EQ Wizard) revolucionou as medições acústicas ao oferecer qualidade profissional gratuitamente. Esta ferramenta essencial para projetos de acústica de estúdio foi desenvolvida por John Mulcahy e oferece resolução de 1/48 de oitava. Além disso, calcula parâmetros importantes como RT60, EDT, C50, C80 e métricas modais. Quando combinado com microfones ominidirecionais, seus resultados rivalizam com equipamentos profissionais caros.

Mais importante: o software é amplamente aceito na indústria. Suas medições são frequentemente utilizadas como documentação técnica em projetos reais.



2.2. AMroc e FEMDER: Análise modal complementar

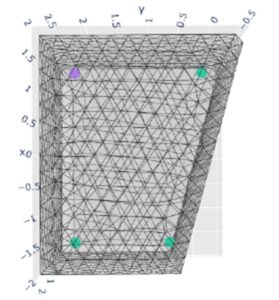

O AMroc calcula modos acústicos teoricamente a partir das dimensões da sala, gerando visualizações 3D da distribuição de pressão sonora. É útil para identificar rapidamente as frequências modais e zonas críticas.

Já o FEMDER implementa o método dos elementos finitos (FEM) em Python, permitindo simulações mais realistas considerando geometrias irregulares e materiais heterogêneos. A combinação de ambos oferece análise rápida (AMroc) e validação detalhada (FEMDER).



2.3. I-Simpa: Simulação geométrica

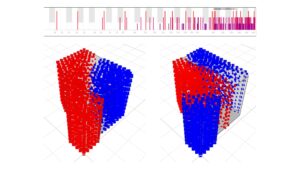

Modelo 3D de sala com mapeamento de propagação sonora no I-SimpaO I-Simpa utiliza traçado de raios e método de fontes-imagem para simular propagação sonora em ambientes complexos. Calcula RT60, EDT, mapas de SPL e ecogramas. É particularmente útil em espaços onde a geometria domina o comportamento acústico, como auditórios e teatros.



2.4. MAD™: Previsão de absorção

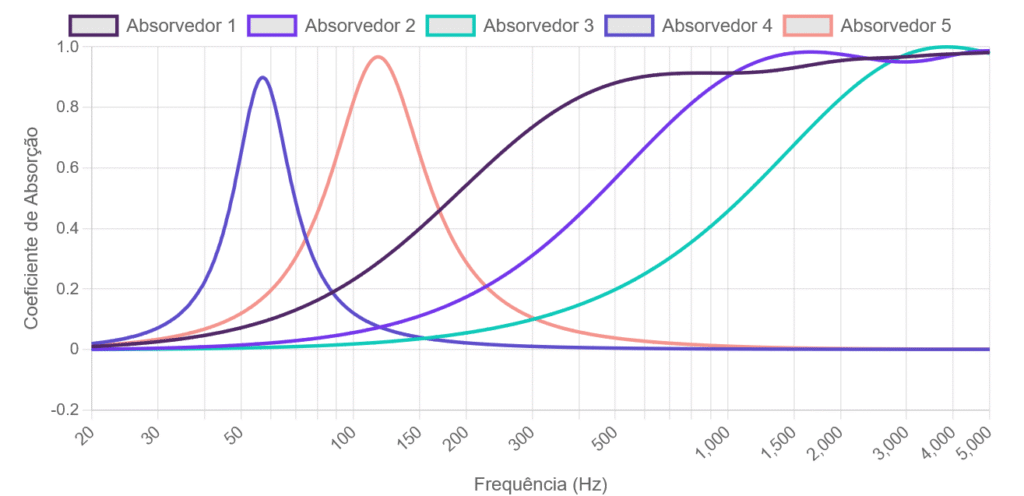

Para modelar painéis ressonantes e sistemas multicamada, o MAD™ (Previsão de absorção) permite calcular coeficiente de absorção, impedância acústica e frequência de ressonância com precisão. Nele é possivel combinar camadas membrana, perfurado, ranhurado e de lã mineral. Compare até 5 painéis e apresente para seu cliente a solução projetada para acústica de estúdio dele.



2.4. MAD™: Do projeto à fabricação

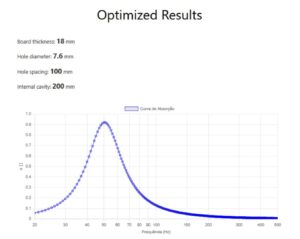

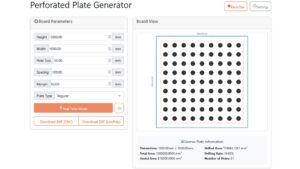

O MAD™ (Modelador de Absorvedores e Difusores) integra otimização de bass traps com geração de arquivos DXF para CNC. Utiliza algoritmos genéticos para encontrar configurações ideais de painéis perfurados e exporta arquivos prontos para fabricação, fechando o ciclo entre análise e implementação.



3. Como Escolher: Ferramentas Gratuitas vs Comerciais para Acústica de Estúdio

A decisão entre ferramentas gratuitas e comerciais não é binária. Cada contexto exige avaliação específica de requisitos, orçamento e expertise disponível.



3.1. Cenários Favoráveis ao Open-Source

As ferramentas open-source para acústica de estúdio são ideais quando:

Orçamento é limitado: Startups, consultores independentes e estudantes podem construir capacidade técnica sem investimento inicial em licenças.

Projetos de pequeno a médio porte: Estúdios caseiros, home theaters, salas de reunião e pequenos auditórios raramente justificam o custo de software comercial.

Conhecimento técnico está disponível: Profissionais que compreendem os fundamentos acústicos conseguem interpretar resultados, validar hipóteses e compensar limitações das ferramentas.

Flexibilidade é necessária: Análises customizadas, integração com outros sistemas e modificação de código são possíveis apenas em ambientes abertos.

Educação e pesquisa: Instituições de ensino beneficiam-se de ferramentas gratuitas para formar profissionais sem depender de licenças educacionais.



3.2. Quando o Comercial Se Justifica

Softwares pagos oferecem vantagens reais em contextos específicos:

Certificação obrigatória: Projetos que exigem compliance com ISO, ABNT, LEED ou outras normas frequentemente especificam softwares certificados.

Projetos de grande escala: Arenas, teatros, auditórios complexos beneficiam-se de ferramentas integradas que aceleram simulações de milhares de pontos.

Equipes sem especialização profunda: Interfaces intuitivas e workflows guiados reduzem curva de aprendizado e risco de erro.

Suporte técnico crítico: Em projetos com responsabilidade legal alta, acesso a suporte dedicado pode ser determinante.

Interoperabilidade específica: Alguns softwares comerciais oferecem integração nativa com ferramentas de CAD, BIM e outros sistemas corporativos.



3.3. Realidades sobre Software Comercial

Antes de investir em software comercial, considere estas realidades importantes que podem surpreendê-lo:

Integração não é universal: Mesmo no mundo comercial, raramente existe “um software para tudo”. Projetos complexos frequentemente combinam EASE para simulação de traçado de raios e INSUL para avaliação de isolamento.

Curva de aprendizado existe: Softwares como CATT-Acoustic e Odeon exigem treinamento significativo. A interface gráfica facilita, mas não elimina a necessidade de conhecimento acústico profundo.

Compatibilidade limitada: Exportação de dados entre softwares comerciais diferentes nem sempre é trivial. Formatos proprietários criam dependência de ecossistemas específicos.

Custo recorrente: Licenças anuais representam compromisso financeiro contínuo. Para consultores com volume variável de projetos, isso pode ser problemático.



3.4. Abordagem Híbrida

Na prática, muitos profissionais experientes adotam estratégias mistas:

REW para medições de campo, por ser gratuito, confiável e amplamente aceito na indústria. Software comercial para simulações complexas em projetos de grande porte ou quando certificação é necessária. MAD™ e ferramentas Python para otimização de tratamentos específicos onde flexibilidade é essencial.

Essa combinação maximiza eficiência e minimiza custo, aplicando recursos pagos apenas onde realmente agregam valor.



4. Estudo de Caso Real: Como Implementamos Acústica de Estúdio com Ferramentas Gratuitas

O Estúdio CARARO serve como exemplo prático de como ferramentas open-source para acústica podem ser integradas em um projeto profissional. O workflow seguiu a sequência: diagnóstico com REW para identificar modos dominantes em 68 Hz e 136 Hz, simulação modal com AMroc e FEMDER para visualizar distribuição de pressão e definir posicionamento ideal de tratamentos, projeto de bass traps sintonizados com o MAD™ e geração de arquivos DXF para fabricação em CNC.

Nossos testes pós-instalação confirmaram redução de 8 dB no pico de 68 Hz e diminuição do MT60 de 1,2s para 0,4s nessa frequência. O RT60 médio foi ajustado para 0,35s entre 125 Hz e 4 kHz, dentro dos parâmetros recomendados pela EBU Tech 3276 para salas de mixagem. Todo o processo, desde diagnóstico até validação, utilizou exclusivamente software gratuito de acústica.

O projeto completo, incluindo detalhes técnicos de implementação, especificações dos materiais e análise comparativa antes/depois, está documentado em Apresentando o Estúdio CARARO.



5. Limitações e Contextos de Uso

Embora as ferramentas open-source para acústica tenham amadurecido consideravelmente, é necessário reconhecer suas limitações práticas.

Fragmentação do workflow: A ausência de uma plataforma integrada exige transitar entre múltiplas ferramentas (REW, AMroc, FEMDER, iSimpa, MAD™, Python), exportando e importando dados manualmente. Isso aumenta o risco de erro e demanda organização meticulosa.

Curva de aprendizado significativa: Cada ferramenta possui interface, documentação e peculiaridades próprias. Dominar o ecossistema completo pode levar meses, especialmente para profissionais sem formação específica em acústica ou programação.

Ausência de bibliotecas padronizadas: Diferente de softwares comerciais que incluem bancos de materiais validados, ferramentas abertas geralmente exigem entrada manual de coeficientes de absorção e propriedades acústicas. Isso aumenta a dependência de conhecimento técnico profundo.

Suporte descentralizado: Dúvidas e problemas são resolvidos em fóruns comunitários, com tempo de resposta variável e sem garantia de resolução. Em projetos com prazos apertados, isso pode ser crítico.

Reconhecimento formal: Embora o REW seja amplamente aceito, alguns contextos regulatórios ou clientes corporativos exigem relatórios gerados por equipamentos e softwares de alta precisão com suas devidas certificações.

Essas limitações não invalidam o uso de ferramentas abertas, mas reforçam que elas funcionam melhor quando o usuário possui conhecimento técnico sólido e capacidade de validar resultados criticamente. Em projetos onde tempo é crítico, equipes são inexperientes ou certificação é obrigatória, investimento em software comercial pode ser mais apropriado.



6. Sua Próxima Etapa: Implementando Acústica de Estúdio Profissional

O cenário de ferramentas open-source para acústica de estúdio amadureceu significativamente nos últimos anos. O que antes exigia investimento de milhares de dólares em licenças hoje pode ser realizado com combinação estratégica de ferramentas gratuitas.



Principais ferramentas disponíveis

REW estabeleceu-se como padrão para medições de campo, oferecendo precisão comparável a equipamentos profissionais. AMroc e FEMDER complementam-se na análise modal — o primeiro para visualização rápida, o segundo para simulações detalhadas. I-Simpa atende simulações geométricas em espaços complexos. Para modelagem de absorvedores, bibliotecas Python implementam o Transfer Matrix Method. O MAD™ fecha o ciclo entre análise e fabricação, otimizando bass traps e gerando arquivos DXF.



Aplicação prática

O caso do Estúdio CARARO demonstrou viabilidade do workflow completo usando exclusivamente ferramentas gratuitas: diagnóstico com REW, simulação modal com AMroc/FEMDER, projeto com MAD™ e validação pós-tratamento. Os resultados (8 dB de redução em 68 Hz, RT60 ajustado para 0,35s) confirmam que ferramentas open-source podem entregar qualidade profissional em projetos de acústica de estúdio.



Quando usar cada abordagem

As ferramentas gratuitas funcionam perfeitamente para projetos de pequeno a médio porte, especialmente quando o orçamento é limitado e você possui conhecimento técnico. Por outro lado, o software comercial se justifica em projetos de grande escala, principalmente quando a certificação é obrigatória ou sua equipe não possui especialização profunda em acústica. Muitos profissionais adotam abordagem híbrida, combinando ferramentas gratuitas confiáveis (como REW) com soluções comerciais específicas.

Limitações

A principal barreira do open-source é a fragmentação do workflow e curva de aprendizado significativa. Dominar o ecossistema completo exige tempo e conhecimento técnico sólido. Suporte descentralizado e ausência de bibliotecas padronizadas aumentam a dependência de expertise do usuário.

O importante é reconhecer que ferramentas abertas democratizaram o acesso ao conhecimento acústico avançado, mas não eliminaram completamente a necessidade de investimento em contextos específicos. A escolha deve ser baseada em análise realista de requisitos, orçamento e capacidade técnica disponível.



Transforme seu estúdio hoje mesmo: acesse gratuitamente o MAD™ e implemente essas técnicas profissionais em seu próximo projeto de acústica.Pronto para começar?
